Más allá del bloque de acrílico: La ciencia del enfoque en el corte y grabado láser

El error de la “guía fija”

En la industria del láser, es común recibir equipos con una herramienta de enfoque estándar: un bloque de acrílico de un grosor específico (comúnmente 8mm o 10mm). La instrucción es simple: “Coloque el bloque, ajuste la distancia y su máquina está lista”.

Si bien este método es útil para configuraciones rápidas y materiales estándar, es una simplificación técnica que limita la capacidad de producción. Confiar exclusivamente en una guía fija es ignorar la física del haz. Para alcanzar la máxima eficiencia, la velocidad de corte y la limpieza del acabado, un operador no debe buscar “la distancia del fabricante”, sino el punto de máxima densidad de energía para la operación específica.

1. La Física del Enfoque: El concepto de “Waist” (Cintura del haz)

El láser no es un rayo de luz infinito y constante; es un haz que converge hacia un punto mínimo antes de volver a expandirse. Este punto de mínima sección transversal se conoce técnicamente como focal waist (cintura del haz).

La importancia del enfoque radica en la densidad de potencia (W/cm2W/cm2). En el punto de la “cintura”, toda la energía del láser se concentra en el área más pequeña posible.

• Si el enfoque es correcto: La energía es lo suficientemente intensa para romper los enlaces moleculares del material de forma instantánea.
• Si el enfoque es incorrecto: La energía se dispersa en un área mayor, reduciendo la temperatura efectiva, aumentando el kerf (ancho de corte) y provocando quemaduras excesivas o cortes incompletos.

2. Corte vs. Grabado: Estrategias de posicionamiento

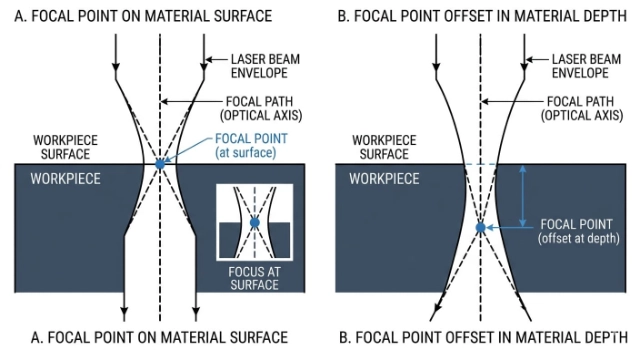

El error más crítico ocurre al aplicar el mismo enfoque para ambas operaciones. La ubicación del punto focal respecto a la superficie del material cambia radicalmente el resultado.

A. Grabado (Engraving)

Para el grabado, el objetivo es la transferencia de energía superficial. El punto de máxima concentración debe situarse exactamente en la superficie del material. Esto garantiza que la dispersión de calor sea mínima y la definición de la imagen sea máxima. Si el punto focal está por debajo de la superficie, el grabado se verá borroso y con pérdida de detalle.

B. Corte (Cutting)

En el corte, el desafío es la profundidad. Un material de 10mm requiere que el haz mantenga suficiente energía a lo largo de todo su espesor.

• En materiales delgados: El enfoque suele ser superficial.
• En materiales gruesos: Aplicamos un concepto llamado Focal Offset (desplazamiento de enfoque). En muchos casos, es más eficiente desplazar el punto focal ligeramente hacia el interior del material (hacia abajo) para asegurar que la “cintura” del haz atraviese la sección media del material, optimizando la expulsión de residuos y la limpieza del corte.

3. Diferencias Críticas: Láser de Diodo vs. CO2

No todos los haces se comportan igual:

• Láser CO2: Utiliza un gas para generar el haz, lo que permite un punto focal extremadamente pequeño y una alta calidad de convergencia. El enfoque es crítico debido a la alta potencia concentrada.
• Láser de Diodo: Al ser una tecnología de semiconductores, el haz suele tener una forma de “rectángulo” o “elipse” en lugar de un círculo perfecto. El enfoque en un diodo no solo depende de la altura, sino de la alineación del eje de incidencia, lo que afecta la simetría del corte.

Consejos de Taller para la Optimización

Para dejar de depender del bloque de acrílico y empezar a dominar su máquina, implemente lo siguiente:

1. Matriz de Pruebas de Enfoque (Focus Test Grid): No asuma que el enfoque es correcto. Realice una pequeña cuadrícula de cortes en un retal de material, variando la altura del cabezal en incrementos de 0.5mm. Identifique en qué altura el corte es más limpio y el kerf es más estrecho.
2. Considere la Absorción: Un material oscuro absorbe más energía rápidamente que uno claro. El enfoque en materiales altamente absorbentes puede requerir ajustes de velocidad para evitar la carbonización.
3. Limpieza de Óptica: Un lente sucio altera la trayectoria del haz, desplazando el punto focal real de donde su controladora indica que debería estar.

Conclusión

El bloque de acrílico es una herramienta de inicio, no una regla de oro. La maestría en la fabricación digital láser proviene de comprender que el enfoque es una variable dinámica, no un valor estático. Al dominar la posición de la cintura del haz, no solo mejorará la estética de sus piezas, sino que optimizará sus tiempos de producción y reducirá el desperdicio de material.
