El Corazón del Movimiento: Entendiendo los Motores NEMA 23 en tu Máquina Láser

Cuando ves el cabezal de tu láser diodo o CO2 moverse con esa precisión quirúrgica, estás presenciando el trabajo de los motores paso a paso. Sin ellos, la luz del láser no sería más que un haz estático.

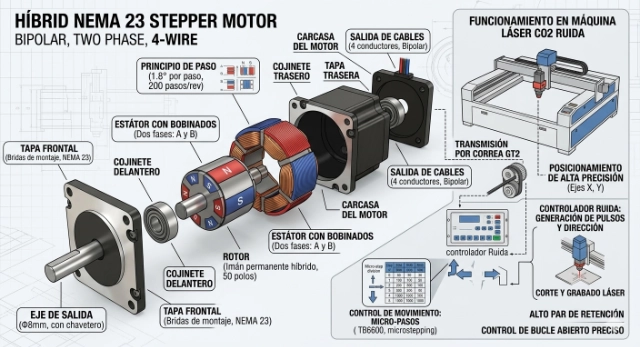

Hoy vamos a abrir uno de los motores más comunes, el NEMA 23, para entender cómo funciona, cómo cuidarlo y cómo detectar cuándo algo anda mal. Usaremos esta vista explosionada como nuestra guía técnica.

1. Desglosando el NEMA 23: Sus Partes Internas

No todos los motores son iguales. El de la imagen es un motor Bipolar, de dos fases y 4 cables, el estándar para la mayoría de controladores como Ruida o Grbl. Vamos a recorrer la imagen para entender su “anatomía”.

Tapa Frontal y Brida de Montaje: Esta es la cara del motor que se atornilla al marco de tu máquina. La “NEMA 23” define el tamaño físico exacto de esta brida para que sea compatible.

Eje de Salida ($ \phi 8mm, con chavetero): Es la pieza que sobresale y gira. Aquí es donde montas la polea GT2 que mueve la correa (como se ve en la esquina superior derecha de la imagen). El chavetero es esa ranura que asegura que la polea no patine cuando el motor arranca fuerte.

Cojinetes (Delantero y Trasero): Son los rodamientos. Mantienen el eje central perfectamente alineado y girando suavemente dentro de la carcasa. Si estos fallan, el motor hará ruido o se bloqueará.

Carcasa del Motor y Tapa Trasera: El “chasis” de metal que protege todo lo de adentro. También actúa como un disipador de calor.

Salida de Cables: De aquí salen los 4 conductores hacia el controlador. La imagen muestra que el motor es bipolar (cuatro cables), lo que significa que el controlador (como el Ruida mostrado) envía corriente a dos grupos de bobinas para crear el movimiento.

2. El “Truco” del Movimiento: ¿Cómo funcionan?

Aquí es donde está la magia. A diferencia de un motor eléctrico normal que gira continuamente, un motor paso a paso (stepper) se mueve en incrementos discretos.

Rotor (Imán Permanente Híbrido, 50 polos): Es la parte central unida al eje que gira. Es un imán muy potente con “dientes” o polos. La imagen especifica “híbrido”, lo que significa que tiene las mejores características de los motores de imán permanente y de inductancia.

Estátor con Bobinados (Dos fases: A y B): Es la parte fija. Está llena de bobinas de cobre. La imagen muestra dos fases, cada una con su propio color.

El Principio de Paso (1.8° por paso, 200 pasos/rev)

1. El controlador (ej: Ruida) envía un pulso de corriente a una de las bobinas del estátor.
2. Esto crea un campo electromagnético en ese punto.
3. Los polos magnéticos del Rotor (N y S) son atraídos por este campo y el rotor gira una pequeña cantidad para alinearse.
4. El controlador apaga esa bobina y enciende la siguiente. El rotor se mueve otro “paso”.
5. Repitiendo este proceso, el motor “camina” paso a paso. Un motor NEMA 23 estándar tiene 200 de estos pasos para dar una vuelta completa (cada paso es de 1.8 grados de rotación).

Control de Movimiento: Micro-pasos (Microstepping)

Para que el movimiento no sea “tosco” (a saltos), el controlador (como el Ruida mostrado) usa la técnica de micro-pasos (microstepping).

• En lugar de apagar la Fase A por completo antes de encender la Fase B, el controlador alimenta ambas fases con diferentes niveles de corriente.
• Esto “obliga” al rotor a alinearse en puntos intermedios entre los pasos completos.
• Ejemplo: En un controlador configurado para 1/16 de micro-pasos, el motor necesitaría $200 \times 16 = 3200$ pulsos para dar una vuelta, logrando una precisión y suavidad increíbles, vitales para el grabado láser.

3. Cuidados y Mantenimiento para una Larga Vida Útil

Estos motores son muy robustos, pero ciertos abusos los destruirán:

Calor Excesivo (Enemigo #1): Los motores paso a paso se calientan mucho (¡pueden llegar a 80°C y ser intocables!), lo cual es normal. Sin embargo, si superan la temperatura de diseño, los imanes permanentes del rotor perderán su fuerza magnética y el motor fallará.

• Cuidado: Asegúrate de que el controlador esté configurado para la corriente correcta que el motor soporta (revisa la hoja de datos). Demasiada corriente significa demasiado calor.

Suciedad y Residuos: El polvo de MDF o el humo de la Teca que tanto usamos en Vetapix pueden penetrar en los Cojinetes (rodamientos). Un cojinete sucio causará fricción, calor y eventualmente bloqueará el motor.

• Mantenimiento: Mantén limpio el exterior de los motores. No uses aire comprimido directamente hacia los sellos de los rodamientos, ya que podrías empujar la suciedad hacia adentro.

Evita el Bloqueo Forzado: Si el cabezal choca contra algo y los motores se quedan “intentando” moverse mientras están bloqueados, se recalentarán muy rápido.

• Cuidado: Siempre asegúrate de que el área de trabajo esté libre y de que las correas estén bien tensadas (¡no demasiado, o estresarás los cojinetes!).

4. Identificando Problemas en los Motores

¿Tu láser está comportándose de forma extraña? Así es como puedes saber si el problema es el motor:

Pérdida de Pasos: Este es el problema más común. El láser graba o corta un diseño, pero las líneas no coinciden o el diseño entero aparece “desplazado” en diagonal.

• Diagnóstico: Puede ser debido a una aceleración demasiado alta en el software, a que el motor se está sobrecalentando y pierde fuerza magnética temporalmente, o a un problema con el cableado.

Ruidos Extraños o Vibraciones: Un zumbido fuerte, castañeo o vibración excesiva (diferente a la de un micro-paso normal) son señales de alerta.

• Diagnóstico: Puede deberse a un cojinete desgastado o a una fase del motor (uno de los cables) que no está haciendo contacto correctamente.

El Motor está Bloqueado (No gira):

• Diagnóstico: Primero, desenchufa la máquina. Intenta girar el eje del motor con la mano (si es posible quitar la correa, mejor). Si está bloqueado incluso estando apagado, el cojinete está destruido. Si gira suavemente pero no funciona al encender la máquina, el problema es eléctrico (controlador, cableado o bobinas quemadas).

Calor Extremo Insoportable:

• Diagnóstico: Si no puedes dejar la mano en el motor por más de un segundo, revisa la configuración de corriente del controlador. Es posible que esté recibiendo demasiada potencia.

---

Resumen para el Taller Maker

Un motor NEMA 23 bien configurado y limpio en tu máquina láser durará años. Entender cómo su estátor y rotor trabajan juntos te ayuda a diagnosticar problemas técnicos antes de que se conviertan en reparaciones costosas.

¿Tienes dudas sobre cómo configurar los micro-pasos en tu controlador Ruida o Grbl? Déjanos un comentario y te ayudaremos a optimizar tu máquina para que tus grabados en Vetapix sean perfectos.
